Inbouwen ctcss in een Yaesu FT-225RD / how to build ctcss in a Yaesu FT-225RD

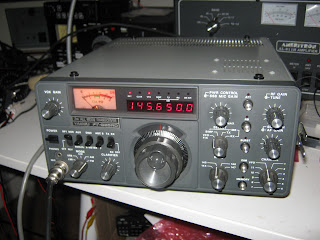

Ondanks de leeftijd is de Yaesu FT-225RD nog steeds een zeer goede 2 meter transceiver; degelijk gebouwd, all mode (zelfs AM), echte S-meter en door de modulaire bouw met insteekboards ook makkelijk te repareren.
Een van de zaken die node gemist worden is ctcss, over repeaters werken kan dus niet meer.
In mijn regio werken de repeaters met een subtone van 71.9 hz, deze ga ik dus inbouwen.
Terry Cotton ZS1AYJ mailde me een heel slimme oplossing. Omdat ik een ctcss unit van CS Technology gebruik, kon ik de oplossing van Terry eenvoudig toepassen.
Despite it's age the Yaesu FT-225RD still is a very good 2 meter transceiver; rugged, all mode (even AM), a real S-meter and due to modulair build easy to repair.
One of the things this transceiver does not have is a ctcss unit, so transmitting via repeaters is not possible anymore. In my area repeaters use a 71.9 hz subtone, i will add this to my FT-225RD
Terry Cotton ZS1AYJ mailed me a very smart solution. Because i use a ctcss unit from CS Technology, i could apply his solution very easy.

Je hebt dus een ctcss unit nodig; CS Technology heeft een 16 toons kit in haar programma voor 11 engelse ponden. Deze kit bestaat uit een kleine printplaat van hoogwaardige kwaliteit en alle onderdelen.
Voor de ic's heb ik wel ic-voetjes gebruikt, handig als je een ic er per ongeluk verkeerd in soldeert!

What you need is a ctcss unit; CS Technology has a 16 tone kit available for the price of 11 UK Pounds.
The kit has a high quality pcb and all parts you need. To avoid mistakes i use sockets for the ic's.

De gewenste tone kun je door middel van jumpers instellen. in mijn geval dus 71.9 hz.
De voedingsspanning van deze unit is volgens de fabrikant 7 tot 16 volt; in de praktijk werkt de unit al bij 6.2 volt.
Om de unit in te bouwen, draai je de set om met het vfo naar je toe. Nu zie je de onderkant van 2 rijen connectors. Rechtsonder wordt de unit aangesloten, zie foto voor details.

You can set the tone you want by jumpers, as said for me 71.9 hz.
According to factory specs this unit needs 7 to 16 volts, but mine starts working at 6.2 volts.
Now turn your ft-225 and remove the bottom case. Point the vfo to you and on the right the unit will be connected, see photo for details.



Neem de min en de ptt van de ctss unit samen en soldeer deze aan de massa van de connector, zie de zwarte cirkel

Soldeer de plus van de ctcss unit aan de wit/blauwe draad van J21 zie de rode cirkel

Soldeer de tone-uitgang van de ctcss unit met een 47K weerstand aan de blauwe draad zoals te zien in de blauwe cirkel. (de weerstand zit in krimpkous en is dus niet te zien)

Als nu de repeaterswitch wordt ingeschakeld EN de microfoon wordt ingedrukt, dan komt er ongeveer 8 volt op de plus van de ctcss unit en gaat deze dus werken.

Op deze manier is de FT-225RD voorzien van ctcss zonder dat er iets aan verbouwd hoeft te worden!
Dek nu de unit met een stukje plastic oid af en schroef de kast weer dicht.

Put the ground and ptt from the ctcss unit together and solder this to ground of the connector as seen at the black circle

Solder the + volt from the ctcss unit on the blue/white wire of J21 as seen at the red circle

Solder tone-out of the ctcss unit with a resistor of 47K on the blue wire as seen at the blue circle (note the resitor is covered in a small heat shrink tube)

If the repeaterswitch is set to on AND the microphone is pressed, a voltage of approx 8 volts will be activated on the + of this unit and starts to work.
Now your FT-225RD has ctcss without changing or modifying this radio!
Cover the unit with a piece of plastic or something like that and put the case back on  the radio.

Website CS Technology: http://www.cstech.co.uk/radio.html

Heb je nu een ctcss unit die alleen op hogere spanningen werkt dan 8 volt, dan heeft Jeroen PA3JT een andere oplossing.
If you have a ctcss unit which only works on higher voltages than 8 volts, Jeroen PA3JT has another solution.
